Пользовательский терминал применяется для:
- визуализации различных процессов
- вывода информации
- задания параметров
- управления различными объектами

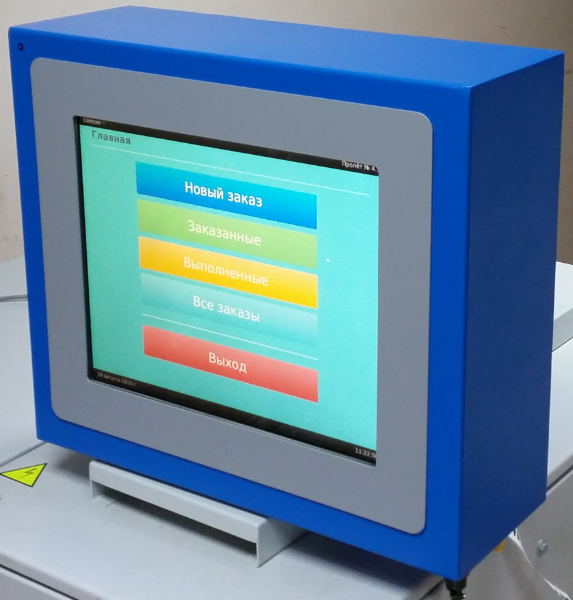

В составе системы автоматики БСУ КОМКОН пользовательский терминал ПЗС-03 используется в качестве пульта заказа. Предназначен для набора и управления заказами непосредственно с места получения бетонной смеси. Оператор может задавать тип и количество бетонной смеси. Кроме того оператор может заказывать бетонную смесь не только для своей точки, но и для других возможных. Подробное описание возможностей ПО системы заказов здесь.
Основные свойства Сенсорного пульта заказа:
- Возможность заказа бетона непосредственно из пролёта.
- Фиксация времени формирования заказа, времени начала его выполнения. Благодаря этому решается вечный спор между цехом и БСУ о том кто, когда, сколько заказал и когда, сколько было выдано бетона.
- На пульте отображаются только те изделия, которые заказывает данный пролёт. Задаётся технологом/лаборантом.
- Возможность просмотра текущего статуса заказанных изделий и результатов работы пролёта за последние несколько суток.
- Защита от несанкционированного доступа паролем.
- Большой, яркий экран 17”.
- Антивандальное исполнение. Толщина сенсорного стекла – 6 мм.
- Корпус защищён от пыли.
- Интуитивно-понятный интерфейс.
- ПО системы пультов заказа предусматривает возможность использования смартфонов/планшетов. Реализован мобильный интерфейс.
Состав изделия
| Наименование составной части | Значение |
|---|---|
| Системная плата | Mini-ITX с безвентиляторным дизайном |
| Процессор | x86 (64) |
| Память | до 8 Гб DDR3 |
| Жесткий диск | опционально |
| Монитор | TFT 17’’ |
| Сенсорный экран | GeneralTouch SCTL6B17SR |
| Контроллер экрана | GeneralTouch ST6001U |
| Блок питания | ATX |
| Модули расширения COM-портов | до 4-х |
| Интерфейс Ethernet | до 2-х |
Основные технические данные и характеристики
Пульт рассчитан на питание от сети переменного тока напряжением 220В с допустимым отклонением напряжения от -15% до +10% от номинального значения и частотой (50+-1) Гц, одна фаза, заземленная нейтраль. Потребляемая мощность - не более 200Вт.
| Параметр | Значение |
|---|---|
| Режим работы | Круглосуточный |
| Время непрерывной работы | 24 часа |
| Время установления рабочего режима | 3 минуты |
| Среднее время наработки на отказ | не менее 2500 часов |
| Срок службы | не менее 8 лет |
Пульт сохраняет работоспособность при воздействии следующих механических и климатических факторов:
| Наименование воздействующего фактора | Значение |
|---|---|
| Содержание пыли в рабочем помещении | не более 10 мг на м3 |
| Допустимый уровень вибрации с частотой от 5 до 30 Гц | не более 0,1 мм |
| Диапазон рабочих температур | от 10 С до 35 C |
| Допустимая относительная влажность при температуре 25 С | от 40% до 80% |
| Атмосферное давление | от 630 до 800 мм.рт.ст. |
Устройство и принцип работы изделия
Пуль заказа представляет собой IBM-совместимый PC с устройством ввода типа TouchScreen. Компоненты Пульта специальным образом подобраны для работы в автономном режиме с возможностью минимального обслуживания. Материнская плата со встроенным процессором и пониженным энергопотреблением позволяет отказаться от активной системы охлаждения, что позволяет снизить затраты на обслуживание. В качестве источника питания используется стандартный блок питания формата ATX. Что увеличивает универсальность и облегчает лёгкую замену при неисправностях. Экран от GeneralTouch основан на технологии поверхностно-акустических волн, представляет собой стеклянную панель с пьезоэлектрическими преобразователями (ПЭП), находящимися по углам. Экран имеет очень высокую прозрачность, так как свет от отображающего прибора проходит через стекло, не содержащее резистивных или проводящих покрытий. Выдерживают до 50 млн касаний в одной точке, что превышает ресурс 5-проводного резистивного экрана. В качестве операционной системы используется специально собранный дистрибутив Linux, работающий полностью в оперативной памяти, и загружающийся по сети. В основе принципа работы изделия лежит возможность автономной работы на протяжении всего срока службы.
В зависимости от потребностей, пульт может оборудоваться системой хранения данных - жёстким диском или флеш-накопителем.
Комплектация пульта может отличаться от приведённой выше в зависимости от доступности компонентов на мировом рынке, что не сказывается на технических характеристиках.
